Z41W不銹鋼閘閥
價格：
￥0.00
【閥門概述】：
上海明保閥門生產【Z41W不銹鋼閘閥】的啟閉件是閘板，閘板的運動方向與流體方向相垂直，流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直?！綵41W不銹鋼閘閥】只能作全開和全關 , 不能作調節和節流，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
【閥門用途及特點】：
【Z41W不銹鋼閘閥】廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置，【Z41W不銹鋼閘閥】結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小。
1、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
2、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
4、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
5、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
【產品技術參數】：
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 | ||||||
GB12234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 HB/T9092 | ||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |||||
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | ||||
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | ||||
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 | ||||
氣密封試驗 | 0.4-0.7 | |||||||||

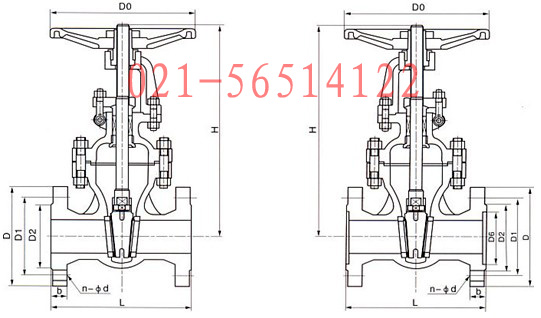

【閥門結構圖】：
【閥門零部件材料】：
體蓋板 | 密封面 | 墊片 | 填料 | 工作溫度℃ | 適用介質 | |
WCB | 2Cr13 | 13Cr | 增強柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油 |
WC1 | 38GrMoA1 | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 |
| |||
ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 |
|
【產品外形及連接尺寸】：
公稱壓力1.6MPa | DN（mm) | L | d | D1 | D2 | b | n-Φd | H | D0 |
凸面法法
Z41H-16C Z41F-16R
| 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 310 | 200 | |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 358 | 240 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 373 | 240 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 435 | 280 | |
100 | 300 | 25 | 180 | 155 | 20 | 8-Φ18 | 500 | 300 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 614 | 320 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 674 | 320 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 818 | 400 | |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 969 | 450 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1145 | 500 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 1280 | 500 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 14852 | 560 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 1541 | 600 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 1676 | 640 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 1874 | 720 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 2083 | 800 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 2400 | 950 | |
900 | 1100 | 1120 | 1050 | 998 | 64 | 28-Φ41 | 2950 | 1000 | |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 3245 | 1000 |
聲明：本文中所有文字、數據、圖片均按國家標準，如果需要定制或加工請告知您的方案和尺寸，讓我們的技術人員給您分析和解決。感謝您訪問我們的網站【www.affnk.com】
